热电阻温度计

一、作用原理

热电阻温度计的作用原理是利用物质在温度变化时本身电阻值也随着发生变化的特性来测量温度的，热电阻的受热部分(感温元件)是细金属丝均匀地双绕在(或将金属溅射到)绝缘材料制作的骨架(基片)上。当被测介质有温度梯度存在时,则所测得的是感温元件所在范围内介质层中的平均温度。

制造热电阻的材料需要具有以下特点:大温度系数、大的电阻比、稳定的化学物理性质和良好的复现性。

在目前发现的金属中，铂和铜是制造热电阻较为合适的材料。因为金属铂的提纯及加工工艺日益成熟，在氧化介质中具有极高稳定性和良好的复现性，而成为最理想制造热电阻的材料;易加工且价格低廉,所以被选用作为制造热电阻测量低温区的材料。

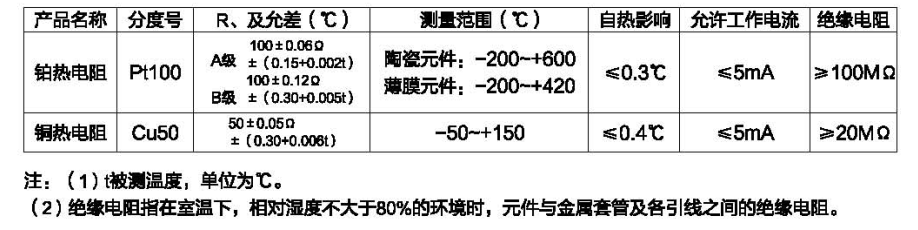

二、基本技术参数

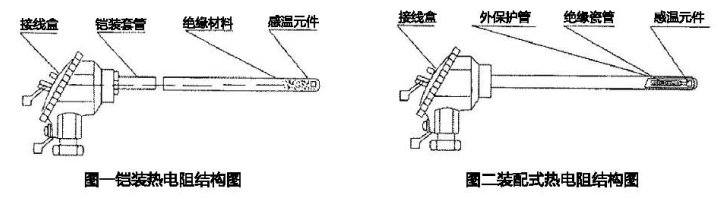

三、热电阻的构造及外型图

热电阻根据生产的工艺、结构不同分为铠装和装配式两种。

1.结构:铠装热电阻是由热电阻(将感温元件密封在铠装导线内)元件、安装固定装置和接线盒等主要部件构成;铠装热电阻外套保护管就构成了全铠装热电阻;培商配式电阻主要是由感温元件、绝缘瓷管、保护管、安装固定装置和接线盒构成。

2.安装固定形式:它是供用户在安装中起固定作用的。分为无保护管、无固定装置、固定螺纹(铠装为固定、可动卡套螺纹)、活动法兰、固定法兰、( 铠装为固定、可去卡套法兰)、角形法兰、锥形固定螺纹等几种结构形式。选择时应根据测温对象和环境确定。

3.接线盒:它是供连接电阻的参比端与显示仪表的。分为无接线盒、普通接线盒、防水接线盒、防爆接线盒、插座式等几种形式。

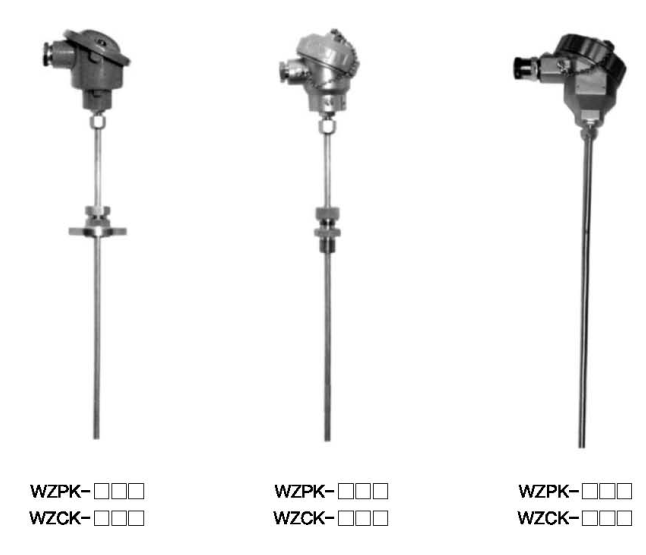

4.外型图:

不同安装型式不同接线盒型式

热电阻系列

接线盒型式:

1:简易型，2:防溅接线盒，3:防水接线盒，4:隔燥接线盒, 6:圆接插式，7:扁接插式，8:手柄式，9:带补偿导线式

安装固定装置:

1:无固定装置，2:固定螺纹，3:活动法兰4:固定法兰，5;直角活动法兰，6:锥形固定螺纹

四、热电阻型号

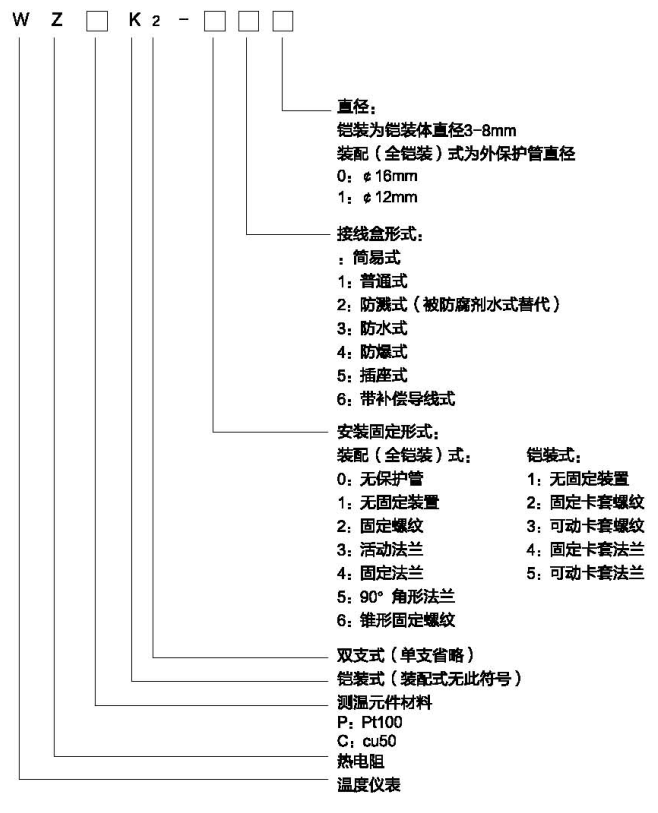

型号标记方法

例: WZPK2-136即:双支铠装铂热电阻，无固定装t, 防水接线盒，直径c6mmWZC- 230即:装配式铜热电阻，固定螺纹，防水接线盒，c16mm保护管。
