磁致伸缩液位计

概述:

我公司生产的智能磁致伸缩液位计是吸收了国际上z先进的技术研发的具有HART,两线制,24VDC供电,带现场液晶显示,智能化的高端仪表。该仪表广泛应用于:工业现场液位测量和控制,食品饮料液位控制,化工过程液位及控制,饮用水和污水的测量与控制油罐液位,制药罐液位控制。

产品特点:

1.非接触式测量

2.使用寿命长

3.具有反向极性保护

4.可监测带压或不带压液罐的液位

5.防雷击,防射频干扰

6.不须定期标定和维护

7. 防爆型可选

仪表工作原理:

智能磁致伸缩液位计由三部分组成:探测杆,电子单元和浮子组成,测量时,电子单元产生一个探询电流脉冲,该脉冲电流同时产生一个环形磁场,并沿着波导管向下传输。当上下移动在波导管上的浮子上的永磁场与探询脉冲磁场相遇时,产生一个扭曲脉冲,该扭曲脉冲沿波导管返回,电子单元通过z确计算探询脉冲和扭曲脉冲相遇并返回的时间间隔,即获得精度,高重复的液位值。

主要技术参数:

1、电源电压:  DC24V

2、输出方式:  4----20mADC;  HART协议

3、工作温度:  -20~70℃(带LCD显示);-40---125℃(不带LCD显示)

4、测量范围: 80------6000mm(可根据用户要求定制)

5、工作压力:

6、介质密度:  ≥ 0.6g/cm3;

7、非线性误差:≦1mm

8、负载特性:电流输出时z大负载电阻600Ω

9、探杆材料:  304,  316L,  聚四氟乙烯

10、电气接口:M20*1.5

11、过程连接:2”螺纹安装(标准,可选BSPT);法兰安装(可选);

12、外壳防护:IP65;

13、防爆标志:Ex dⅡCT4

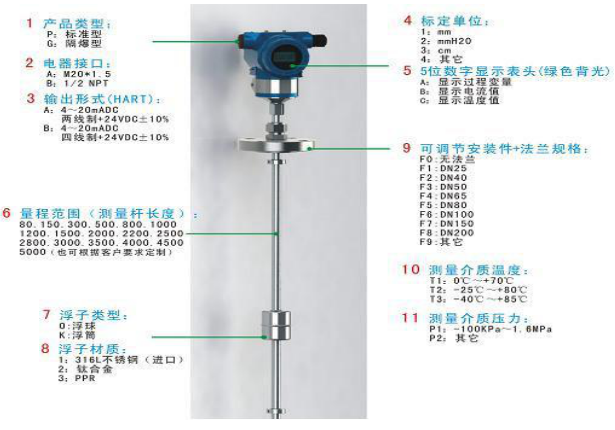

外形结构:(见图)


磁致伸缩液位计

仪表的接线:

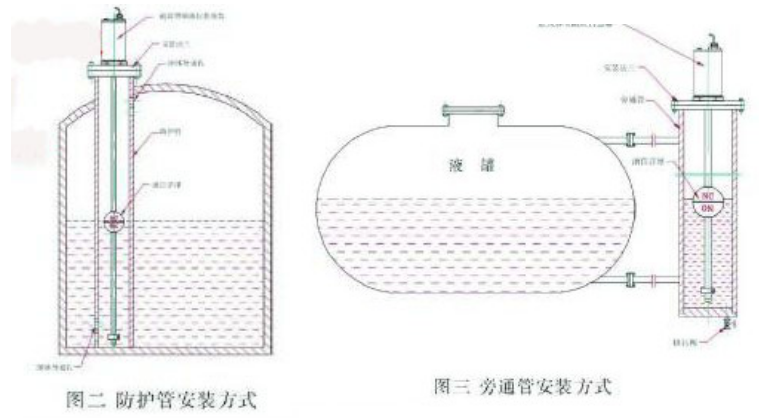

仪表的安装:




1.对罐内介质有轻量搅拌或进出油时有冲击的场合,可安装防波管。

2.对罐内介质搅拌程度比较剧烈或介质工作温度较高的应用场合,可用旁通管安装方式。
