磁浮子液位计

概述：

UHZ型磁浮子液位计，利用浮力和磁耦合原理，将液位的变化线性地传递到指示器上，清晰地指示出液位的高度。指示器和贮罐是完全隔离的，因此保证使用安全。该液位计还可配液位报警开关和干簧管式液位变送器。液位报警开关可实现液位上下控制、限位报警和联锁；液位远传变送器可将液位变化线性地转换成直流4—20mA输出，实现远距离的液位指示、检测、控制和记录。主要适用于石油、化工、化肥、制药、电厂、造纸厂、冶炼厂、船舶和锅炉等行业。

工作原理：

磁浮子液位计由浮子、立管组件、指示器三部分组成。浮子在立管组件内随液位的变化而上升或下降，通过磁耦合作用，带动立管组件外的指示器颜色发生变化，从而指示出液位高度。液位报警开关安装在立管组件外部相应的报警位置上，当浮子随液位到达报警位置时，报警开关闭合，发出开关信号；干簧管式液位变送器也安装在立管组件外部，通过磁耦合将液位的变化线性地转换成4—20mA电流信号远传给控制室，实现液位的显示、测量、控制和记录。

主要技术参数：

普通型

1. 测量范围：0～12米

2. 显示精度：±10mm

3. 工作压力： 1.0  2.5  4.0  6.4  10.0  16.0MPa

4. 介质密度：≥0.45g/cm3

5. 介质密度差: ≥0.15g/cm3

6. 介质温度：-80～200℃

7. 介质粘度: ≤150cP

8. 接液材质：1Cr18Ni9Ti、 SUS304、 SUS316、 Ti、 PVC等

9. 连接法兰：PN≤2.5MPa  DN20  JB/T81-94

                   PN≥2.5MPa  DN20  JB/T82.2-94

                 （按用户所需）

10. 排污接管：G 1/2”(内)

 报警开关

1.触点容量：AC220V  0.4A

2.输出形式：常开或常闭信号

3.电气寿命：＞105次

4.z大负载电流：1A

5.z大接触电阻：150mΩ11. 保温夹套接头：ZG1/2”(外)

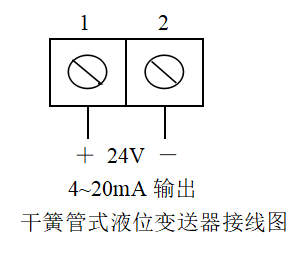

变送器

1.  精    度：±10mm

2.  输出信号：4～20mA·DC

3.  负载电阻：500Ω（在24VDC供电时）

4.  供电电源：DC24V

5.  环境温度：-40～60℃

6.  出 线 口：M20×1.5（内）

7.  防爆形式：隔爆型 Ex  dⅡBT4

安装与调整：

1.安装前应检查管内是否有灰尘、杂物存在，如有应清理干净。

2.测量部分需做耐压试验时，应将浮子取出。浮子不参加设备的耐压试验，其耐压应单独进行。

3.液位计应定期检查，避免介质内的导磁介质将浮子卡死。清洗过程中应避免敲打或用火烘烧，以防止磁钢退磁。

选型标记：

例：UHZ-2-1-60-C-20-0.9-O-1200

含义：磁浮子液位计、带变送器输出4-20mA、压力1.6MPa、温度60℃、侧装、法兰口径DN20、密度0.9g/cm3、普通型、中心距1200mm。

磁浮子液位计其它类型结构简介：

保温型：（夹套）

保温型主要用于高粘度或低沸点介质的液位测量。对高粘度易凝固液体，在夹套内通入蒸汽或高温液体。对低沸点易沸腾液体，在夹套内通入冷却水来稳定液面，从而获得准确的液位测量。

1. 夹套接管尺寸：ZG1/2”（外）

2. 伴热（冷压力）：＜0.6MPa

3. 接管位置尺寸：上、下接管分别在上下法兰轴线上，并与轴线呈90°角

防霜型（低温）

防霜型主要用于-80～0℃介质的液位测量。其结构在指示器前加装防霜板和丙烯基保护窗，同时，液位计整体用保温材料保冷。从而通过磁翻板指示器可准确的观察到液位的高度。

衬里型（防腐）

衬里型主要用于强腐蚀性介质的液位测量。通过在测量管内壁，浮子表面及其它接液部分喷涂、衬覆防腐材料（如聚四氟乙烯、橡胶、防腐漆等）来达到防腐目的。

订货须知：

1. 请注明规格、型号。

2. 介质密度及名称

3. 连接法兰口径、压力及执行标准。

4. 接液材质。

5. 需其它类型结构的磁浮子液位计请订货时注明。
