导压式液位计

一、概述

DYBY导压式液位液位计是根据气态平衡方程的原理，用压力变送器来测量液体高度在气筒中压缩空气所传导的压力。导压式液位变送器是由压力变送器、导压管、集气倚三部分组成，由于集气筒有足够的重量和深度，所以液体受压后不能进入导压管内。此时压力变送器感受到的压力为

P=0.0098 p h+Pc-Pb

式中: P-传感器受到压力

p -被测液体密度

h- -液面待测深度

Pc-液面所受压力

Pb-传感元件背压

当测量开口容器(Pc=0)时，且传感元件背压通大气( Pb=Pc)时，P=0.0098 ph,即压力变送器输出信号也被测液体密度，液体检测深度成正比。

二、技术参数

电源: 24VDC

输出信号: DC4~20mA

精度:土0.5%土1%

负载范围: 0~20m

环境温度: -10~70C

湿度:≤85%

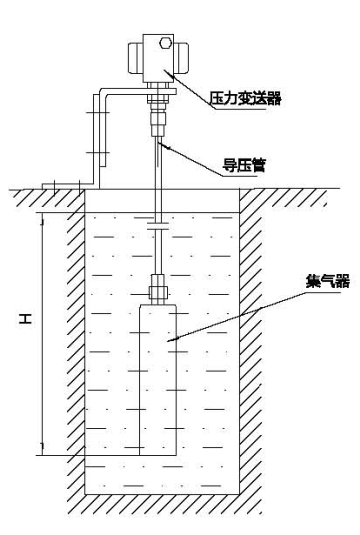

三、安装图示
